Съемник гидравлический СГ-20 (со встроенным насосом)

1. Назначение гидравлического съемника СГ-20
Гидравлический съемник СГ-20 со встроенным насосом предназначен для демонтажа подшипников, зубчатых колес, шкивов, ступиц и других, установленных с натягом деталей с валов.
2. Технические характеристики съемника СГ-20
Максимальное осевое усилие 20т
Минимальный диаметр захватываемой детали 100 мм
Максимальный диаметр захватываемой детали 350 мм
Максимальная глубина захвата 280 мм
Ход штока 70 мм
Полный вес съемника без упаковки 16,1 кг
Полный вес съемника в упаковке 18,4 кг
Размеры упаковки (пластиковый кейс), мм 440х350х120

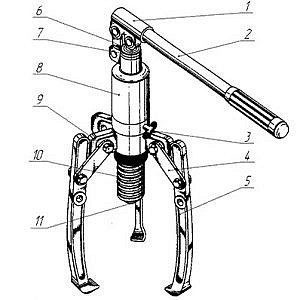

3. Устройство съемника и схема сборки
см. рисунок 2
Гидравлический трехлапый съемник подшипников СГ-20
1. Поворотное основание рукоятки
2. Рукоятка
3. Спускной винт
4. Серьги для крепления лап
5. Лапы съемника
6. Нагнетательный плунжер
7. Плунжерная втулка
8. Масляный бак
9. Крепежные элементы
10. Гидроцилиндр с регулировочной резьбой
11. Шток с центрирующим конусом

3.1. В лапах съемника 5 предусмотрены отверстия, для соединения с серьгами 4. В зависимости от комплектации лапы бывают либо с двумя отверстиями и захватом с одной стороны, либо одним отверстием и захватами с двух сторон. Съемник может использоваться как с тремя так и с двумя лапами.
3.2. На конце штока 11 находится жестко закрепленный или подпружиненный центрирующий конус.
4. Подготовка гидравлического съемника к работе
4.1. Перед работой проверьте все детали съемника на исправность.
При обнаружении деформаций, трещин и признаков сильного износа на деталях съемника использование съемника запрещено.
4.2. Максимально точно оцените осевое усилие, требуемое для снятия детали с вала. Если усилия гидроцилиндра съемника недостаточно для снятия детали – не используйте его, выберите модель съемника с подходящими характеристиками.
4.3. Рабочая температура съемника находится в интервале -5..+45 град.
5. Работа со съемником
5.1. Лапы съемника накидываются на снимаемую деталь. Гидроцилиндр съемника 10 ввинчивается в гайку с лапами, пока шток не упрется в вал со снимаемой деталью. Коническая насадка штока 11 должна встать в центровочное отверстие вала.
5.2. Заверните сливной винт 3 до упора.
5.3. С помощью рукоятки 2 масло из бака 8 нагнетается в гидроцилиндр 10, при этом шток 11 упирается в торец вала и снимаемая деталь начинает перемещаться. В процессе съема детали внимательно следите за положением рабочих площадок лап съемника относительно детали, чтобы избежать срыва лап с детали.
5.4. Ход штока составляет 70 мм и для снятия детали с вала может потребоваться более одного установа.
6. Обслуживание съемника СГ-20
6.1. Со временем гидравлическое масло начинает терять свои свойства и загрязняется. В процессе эксплуатации может потребоваться долить масло или полностью заменить его. Доливка масла осуществляется напрямую в резиновую емкость бака съемника, расположенную под стальным кожухом. Для замены масла в съемнике надо снять стальной кожух бака 8 и слить масло из резиновой емкости (шток съемника при этом не должен быть выдвинут). В качестве рабочей жидкости используется гидравлическое масло «ВМГЗ», «И-12А» или аналоги.
6.2. Не допускайте попадания воды на съемник своевременно смазывайте детали съемника.
7. Гарантийные обязательства
7.1. Поставщик гарантирует надежную работу съемника в течение 12 месяцев со дня его продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем РЭ.
7.2. Претензии принимаются только при наличии настоящего руководства по эксплуатации, а также с отметкой о дате продажи и штампом организации-продавца.
7.3. Гарантийные обязательства не распространяются на съемники с механическими повреждениями, вызванными неправильной эксплуатацией, при наличии следов самостоятельных ремонтных работ, при отсутствии в баке масла или при наличии в баке масла отличного от рекомендуемого, при невыполнении п. 6 настоящего РЭ.
